焊接夾具是用于在焊接過程中固定工件位置、約束變形、確保焊縫精度的專用工裝設備。其核心價值在于通過精準的定位和夾持，使工件在焊接過程中始終處于理想狀態，從而提升焊接質量、降低人工操作難度并提高生產效率。
本質功能：
定位：確保工件相對位置與設計圖紙一致，避免錯位。
夾緊：防止焊接熱變形導致的工件位移。
支撐：為復雜結構提供剛性支撐，減少焊接應力。
效率提升：標準化裝夾流程，縮短單件作業時間。

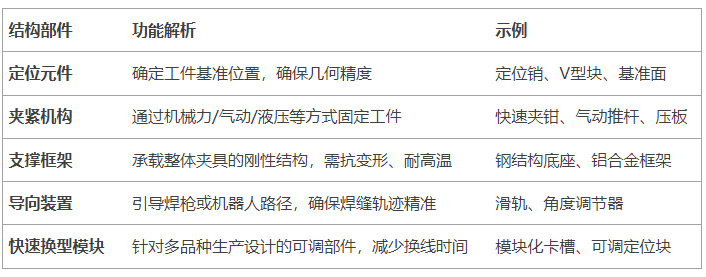

一、焊接夾具的典型結構組成
一套完整的焊接夾具系統包含以下核心模塊：
二、焊接夾具的分類與適用場景
根據不同行業需求和技術特點，焊接夾具可分為以下類型：
1.按行業定制化分類：
汽車制造夾具：高精度車身拼裝夾具（如車門總成定位系統），需兼容機器人焊接。
重工機械夾具：針對大型結構件的重型支撐夾具（如挖掘機動臂焊接臺）。
航空航天夾具：鈦合金/復合材料專用夾具，需具備防氧化和微變形控制功能。
2.按技術特性分類：
剛性夾具：適用于高精度要求的批量生產（如汽車底盤焊接）。
柔性夾具：通過可調模塊適應多品種生產（如工程機械小批量定制）。
機器人協同夾具：集成傳感器與自動定位，配合焊接機器人實現全自動化。
三、用戶選型關鍵決策點
選擇焊接夾具時需系統評估以下要素：
1.工件特性分析：
材料屬性：鋁合金需防熱傳導設計，不銹鋼需考慮夾具耐腐蝕性。
結構復雜度：多曲面工件需3D定位，薄板件需防變形輔助支撐。
2.工藝匹配性：
焊接方法：MAG焊夾具需預留焊槍擺動空間，激光焊夾具需更高定位精度。
熱管理設計：高熱輸入工藝需配置冷卻通道或隔熱層。
3.生產規模適配：
大批量：優先選擇專用自動化夾具（如汽車行業轉臺式焊接工裝）。
小批量多品種：模塊化組合夾具投資回報率更高。
4.成本控制策略：
初期投入：專用夾具成本高但長期收益顯著，通用夾具適合預算有限場景。
維護成本：氣動夾具需空壓系統支持，機械夾具維護更簡便。
四、前沿技術發展趨勢
1.智能化升級：
集成壓力傳感器實時監控夾緊力，防止過夾導致變形。
配備視覺定位系統，自動補償工件尺寸公差。
2.數字孿生應用：
通過焊接仿真軟件預驗證夾具設計合理性，減少試錯成本。
結合物聯網技術實現夾具使用狀態遠程監控。
3.復合材料革新：
碳纖維增強塑料（CFRP）夾具實現輕量化與高強度結合。
3D打印隨形冷卻通道的金屬夾具提升散熱效率。
五、典型應用案例
新能源汽車電池托盤焊接：采用真空吸附夾具固定鋁合金箱體，配合激光焊接實現焊縫氣密性要求。
船舶分段建造：組合式液壓夾具系統實現數十米長船體分段的高精度對接。
家電鈑金件生產：磁力快速夾具實現0.5秒內換模，滿足多型號混線生產。
焊接夾具已從簡單的機械固定工具發展為融合精密機械、智能控制、材料科學的系統性解決方案。用戶在選擇時需立足自身工藝特點，平衡精度、效率與成本，同時關注行業技術迭代趨勢。優質的焊接夾具不僅是生產輔助工具，更是企業實現工藝升級、邁向智能制造的關鍵載體。
|
